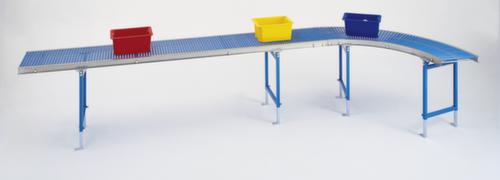

Blume Förderanlagen Bocht voor rollenbaan

Curve

Draagvermogen tot 55 kg/m baanlengte
frame van gegalvaniseerde U-staalprofielen 20/70/20 x 2 mm met ingeschroefde dwarsbalken
framehoogte 70 mm, totale hoogte 80 mm
Assen en rollen van gegalvaniseerd staal
Permanent gesmeerde, kogelgelagerde kunststof of gegalvaniseerde stalen rollen
Kunststof rollen Ø 20 of 30 x 1,5 mm, stalen rollen Ø 20 x 1,0 mm of Ø 30 x 1,5 mm
Ø 20 mm met veeras Ø 6 mm, Ø 30 mm met geschroefde as M8
Binnenstraal 800 mm
Verschillende radii beschikbaar
Rollen met een spoorbreedte van 200-300 mm aaneengesloten, met een spoorbreedte van 400 mm opgesplitst in twee delen

Goed om te weten!
Let op: het transportgoed moet een vormvaste, vlakke onderzijde hebben zonder kanten, randen of draadgaas en moet op ten minste 3 rolassen liggen. De kleinste diameter moet minimaal 75 mm bedragen.

Breedte transportgoed - baanbreedte
De grootste breedte van het transportgoed bepaalt de baanbreedte. Door de bouwvorm verloopt het transport probleemloos, ook wanneer de transportgoederen aan beide zijden 100 mm buiten de baan uitsteken. Wij raden u aan om een baanbreedte te kiezen die niet smaller is dan de breedte van het transportgoed.

Lengte transportgoed - asafstand
De kleinste lengte van het transportgoed bepaalt de asafstand. Het transportgoed moet altijd op ten minste 3 rolassen liggen. Kleinste lengte transportgoed bedraagt 3 = vereiste asafstand, de maximale lengte van het transportgoed bedraagt in bochten 1000 mm, op rechte stukken geen beperking.

Gewicht transportgoed - steunafstand
Het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen. Indien mogelijk, mag de afstand tussen de steunen niet meer dan 2 m bedragen.

Technische gegevens

Productbeschrijving

Curve

Blume Förderanlagen Bocht voor rollenbaan
