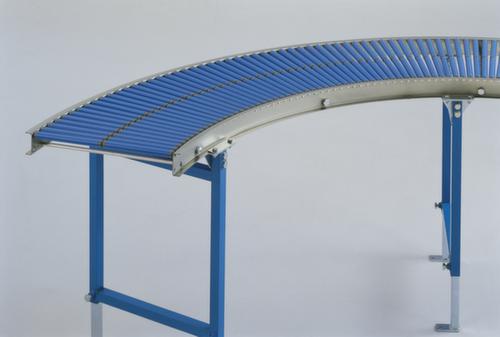

Blume Förderanlagen Bocht voor rollenbaan

Lichte rollenbaan - balie-elementen

• voor het transport van kleine stukgoederen met behulp van zwaartekracht (verval)
• de vereiste kanteling die, afhankelijk van het materiaal en het gewicht van het transportgoed, ca. 2-5% bedraagt, wordt mogelijk gemaakt door in hoogte verstelbare steunen
• voor draagvermogen tot 55 kg per meter baanlengte
• eenvoudig en snel op te bouwen
• individueel uitbreidbaar

Frame:

• van verzinkte U-staalprofielen 20/70/20 x 2 mm
• met ingeschroefde dwarsverstevigingen
• framehoogte 70 mm
• totale bouwhoogte 80 mm
• bochten met binnenradius 800 mm

• assen van verzinkt staal met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen
• wielen van blauw kunststof buismateriaal Ø 20 x 1,5 mm met veeras Ø 6 mm

Let op:

• het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
• voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
• dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist

Accessoires (apart bestellen):

• eindaanslag
• zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
• dubbele standaardsteun voor vaste montage

• de grootste breedte van het transportgoed bepaalt de baanbreedte
• de bouwvorm garandeert een probleemloos transport ook bij weinig zijdelings uitsteken van het transportgoed
• het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen

• de kleinste lengte van het transportgoed bepaalt de asafstand
• het transportgoed moet altijd minstens op 3 wielen rusten
• kleinste lengte transportgoed: 3 = vereiste asafstand
• max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

• het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
• de steunafstand mag niet meer dan 2 m zijn.
• statisch draagvermogen tot 55 kg (stalen rollen) per meter baanlengte bij 1 m steunafstand
