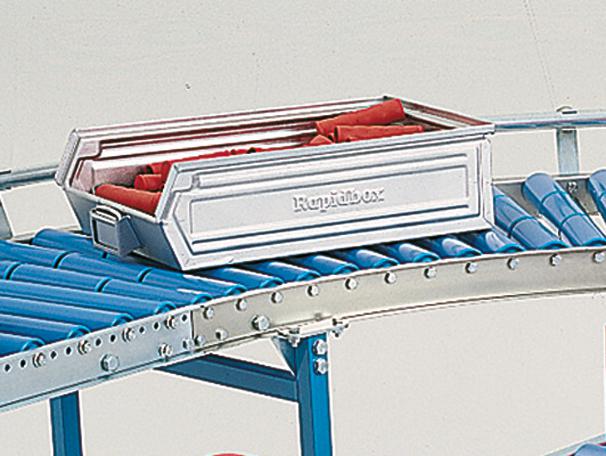

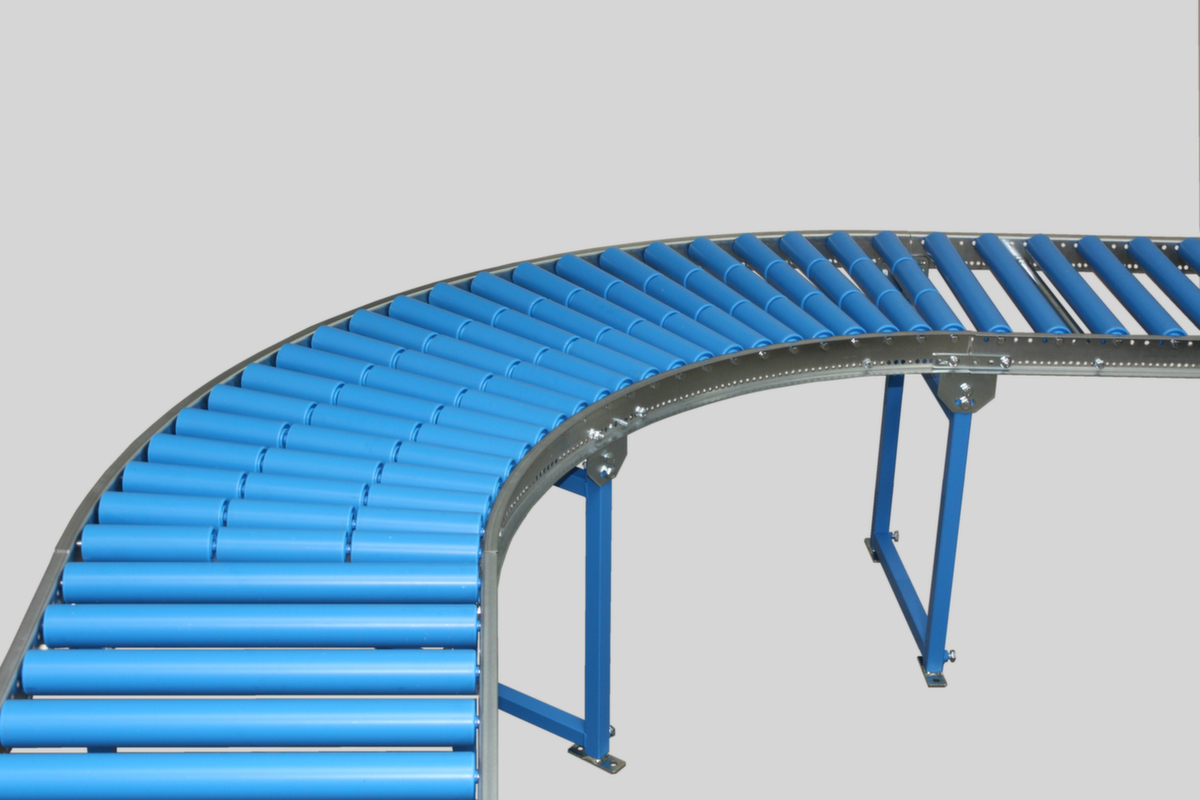

Lichte rollenbaan - balie-element

• voor het transport van stukgoederen met behulp van zwaartekracht (verval)
• de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
• kan eenvoudig en snel worden gebouwd
• individueel uit te breiden

Frame:

• van verzinkte U-staalprofielen 20/70/20 x 2 mm
• met ingeschroefde dwarsverstevigingen
• framehoogte 70 mm
• totale bouwhoogte 80 mm

Assen en wielen:

• doorsteekbare as Ø 8 mm in doorlopende afstandsbuis Ø 10 mm
• vast met het frame geschroefd, volledig verzinkt
• met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen
• wielen van blauw kunststof buis Ø 50 x 2,8 mm

Let op:

• het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
• voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
• dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist

Accessoires (apart bestellen):

• eindaanslag
• zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
• dubbele standaardsteun voor vaste montage

• de grootste breedte van het transportgoed bepaalt de baanbreedte
• de bouwvorm garandeert een probleemloos transport ook bij zijdelings uitsteken van het transportgoed van telkens 100 mm
• het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen
• kleinste breedte transportgoed 200 mm

• de kleinste lengte van het transportgoed bepaalt de asafstand
• het transportgoed moet altijd minstens op 3 rolassen rusten
• kleinste lengte transportgoed: 3 = vereiste asafstand
• max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

• het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
• de steunafstand mag niet meer dan 2 m zijn.
• statisch draagvermogen tot 200 kg (stalen wieltjes) per meter baanlengte bij 1 m steunafstand
