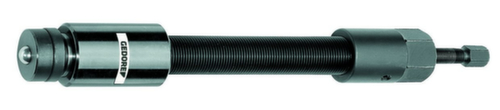

1,06/HSP2 Vet hydraulische drukspindel 3/4"

Voor gecontroleerd en veilig trekken, Ontworpen voor een drukkracht van 10 t, 12 t of 15 t, Het drukstuk kan worden vervangen door een tip en indien nodig worden verlengd, De kleine drukspindel is beveiligd tegen onbedoeld losschroeven met een anti-losschroefbeveiliging, Gebruiksvoorbereiding: 1. Controleer voor gebruik of de drukspindel ver genoeg uit de kap is geschroefd zodat het drukstuk in de uitgangspositie in de hydraulische cilinder zit, 2. schroef de kap los van het spindellichaam. Draai hiervoor eerst de stiftschroef los, 3. schroef het spindellichaam van onderaf in de kruiskop van de trekker totdat het spindellichaam ca. 60 mm uit de kruiskop steekt, 4. schroef de kap tot aan de aanslag op het spindellichaam en borg deze vervolgens door de stiftschroef in te draaien, gebruik en werkwijze: bijv. 5. plaats de trekker en span het spindellichaam voor met sleutel SW 41, 6. schroef de drukspindel SW 17 in de kap. Het hydraulische systeem wordt geactiveerd. De slag van het drukstuk in de hydraulische cilinder is max. 12 mm. Het hydraulisch vrijgemaakte werkstuk kan volledig worden verwijderd door het spindellichaam te draaien met de dop SW 41, 7. Na gebruik wordt de drukspindel SW 17 teruggedraaid naar de uitgangspositie en wordt het drukstuk in de hydraulische cilinder gedrukt.

Technische gegevens

Technische gegevens

Productbeschrijving

1,06/HSP2 Vet hydraulische drukspindel 3/4"
